Mala de Teste · Série UTS

UTS 800

Máxima Potência

A UTS 800 é o topo da linha ExS — com 12 canais analógicos independentes, saídas de alta corrente para os ensaios mais exigentes do setor elétrico. Compatível com o software UTS Control Center.

Compra Locação

Solicitar orçamento Falar com especialista

Descrição do produto

Máxima potência. 12 canais. Ensaios sem limite.

A UTS 800 é o topo da linha ExS — com 12 canais analógicos independentes, saídas de alta corrente para os ensaios mais exigentes do setor elétrico. Compatível com o software UTS Control Center e com o módulo IEC 61850 opcional para subestações digitais.

Aplicação

A UTS 800 é indicada para ensaios de comissionamento e manutenção de relés de proteção em usinas de grande porte, subestações de alta tensão, indústrias de processo crítico e plataformas de petróleo e gás.

Subestações

Plataformas de petróleo e gás

Usinas fotovoltaicas

Indústrias

Funções de proteção cobertas

ANSI 50/51Sobrecorrente de Fase

50N/51N/51GSSobrecorrente de Neutro e GS

ANSI 46Sobrecorrente de Sequência Negativa

ANSI 67/67NSobrecorrente Direcional de Fase e Neutro

ANSI 51VSobrecorrente Dependente de Tensão

ANSI 37Subcorrente

ANSI 27/59Sub e Sobretensão

ANSI 59NSobretensão de Sequência Zero

ANSI 47Sobretensão de Sequência Negativa

ANSI 81U/OSub e Sobrefrequência

ANSI 81RVariação de Frequência — ROCOF

ANSI 78Salto Vetorial

ANSI 32Direcional de Potência

ANSI 21Proteção de Distância

ANSI 21GSubimpedância

ANSI 40Perda de Excitação

ANSI 24Volts por Hertz

ANSI 25Check Sincronismo

ANSI 79Religamento

ANSI 87Diferencial (Monofásico)

ANSI 87TDiferencial de Transformador

ANSI 87BDiferencial de Barramento

ANSI 87LDiferencial de Linha

Hardware

12 Canais Analógicos Simultâneos

Máxima flexibilidade de configuração — 12 canais independentes de tensão e corrente para os ensaios mais complexos.

Alta Corrente de Saída

Saídas de alta corrente para ensaios de relés em transformadores de grande porte e sistemas de transmissão em alta tensão.

Bateria Interna de Lítio

Operação autônoma em campo, sem necessidade de tomada elétrica, para ensaios em locais remotos.

Simulador de Bateria DC Variável

Simula a tensão de bateria de subestação para testes de relés com alimentação CC.

GPS / BDS Integrado

Módulo de temporização GPS/BDS integrado com precisão de 5 µs.

Calibração RBC/Inmetro

Certificado de calibração RBC/Inmetro — rastreabilidade completa para laudos técnicos e inspeções regulatórias.

Entradas e Saídas Digitais

Entradas digitais (contato seco ou molhado) e saídas digitais para disparo e sinalização de relés.

Proteção de Saída

Proteção contra curto-circuito, circuito aberto e sobrecarga nas saídas analógicas.

Protocolo IRIG-B

Sincronismo de tempo via IRIG-B para ensaios que exigem referência temporal precisa.

Configurações

Itens Padrão e Opcionais

Item	Padrão	Opcional
Módulo IEC 61850	—	Opcional
Wi-Fi	Incluso	—
Bluetooth	—	Opcional
UTS LPIT	—	Opcional

Acessórios ExS Compatíveis

UTS LPIT

Opcional

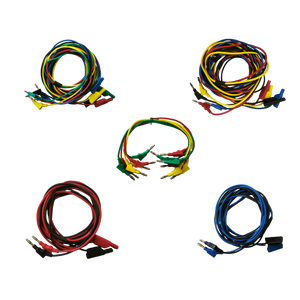

Kit de Cabos de Teste

Opcional

Máxima potência da linha ExS.

Solicite demonstração ou orçamento.

Solicitar orçamento ← Voltar ao Catálogo

Corrente CA
Número de canais	6 independentes
Faixa	0 – 35 A por canal (Range I: 3 A · Range II: 35 A)
Potência	424 VA máx. por canal
Precisão	<0,04% Rd + 0,01% Rg (guar.) · <0,015% Rd + 0,005% Rg (típ.)
Resolução	1 mA
Distorção harmônica	<0,07% (guar.) · <0,025% (típ.)
Tempo de resposta	< 100 µs
Corrente DC
Número de canais	3
Faixa	0 – 20 A por canal
Potência	400 W máx.
Precisão	± 5 mA (< 1 A) · ± 0,2% (≥ 1 A)
Tempo de resposta	< 100 µs
Tensão CA
Número de canais	6 independentes
Faixa	0 – 310 V por canal (Range I: 30 V · Range II: 310 V)
Potência	105 VA máx. por canal
Precisão	<0,04% Rd + 0,01% Rg (guar.) · <0,015% Rd + 0,005% Rg (típ.)
Resolução	1 mV
Distorção harmônica	<0,05% (guar.) · <0,015% (típ.)
Tensão DC
Número de canais	6 × 350 V · ou 3 × 700 V
Potência	100 W (6 canais) · 150 W (3 canais)
Precisão	± 10 mV (< 5 V) · ± 0,2% (≥ 5 V)
Tempo de resposta	< 100 µs
Fonte DC Auxiliar
Faixa	8 – 60 V (1,16 A máx.) · 60 – 120 V (0,58 A máx.) · 120 – 350 V (0,2 A máx.)
Potência	> 69 W máx.
Resolução	10 mV
Frequência
Faixa	DC · 0 – 1.000 Hz · 3.000 Hz (transiente)
Precisão	± 0,5 ppm
Resolução	0,001 Hz
Fase
Faixa	-360° a 360°
Precisão (@ 50/60 Hz)	<0,1° (guar.) · <0,02° (típ.)
Resolução	0,001°
Entradas Digitais
Quantidade	10 pares isolados eletricamente
Tensão de entrada	0 – 300 V DC · ou contato seco
Taxa de amostragem	10 kHz
Resolução temporal	10 µs
Precisão temporal	± 1 ms (< 1 s) · ± 0,1% (≥ 1 s)
Saídas Digitais
Quantidade	4 pares isolados
Tipo	Transistor rápido por software
Tempo de resposta	< 1 ms
Capacidade	250 V AC/DC máx. · 0,5 A máx.
Sincronização de Tempo
GPS / Beidou	Conector SMA · precisão < 1 µs
IRIG-B fibra	2 × ST (transmissão e recepção) · precisão < 1 µs
IRIG-B elétrico	1 × conector 6 pinos
Comunicação e Interfaces
Ethernet	2 × RJ45 10/100 Mbps
Wi-Fi	Integrado (DHCP)
USB	2 × USB 2.0
Serial	1 × RS-232
Fibra óptica IEC 61850	8 × LC 100Base-FX (1310 nm · > 1 km) — opcional
Dados Gerais
Peso	10 kg
Dimensões	390 × 256 × 140 mm
Alimentação	AC 85 – 265 V · DC 127 – 350 V · 50/60 Hz
Consumo máximo	1.200 VA
Temperatura de operação	-10 a +55 °C
Umidade relativa	5 – 95%
Calibração	RBC / Inmetro (incluso)
Garantia	3 anos
Software incluso	UTS Control Center · atualizações gratuitas

UTS 800

Máxima potência. 12 canais. Ensaios sem limite.

Aplicação

Funções de proteção cobertas

Hardware

Especificações Técnicas Completas

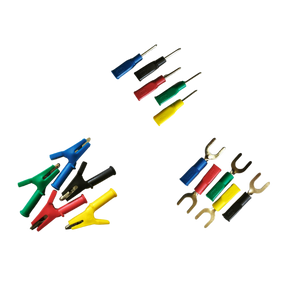

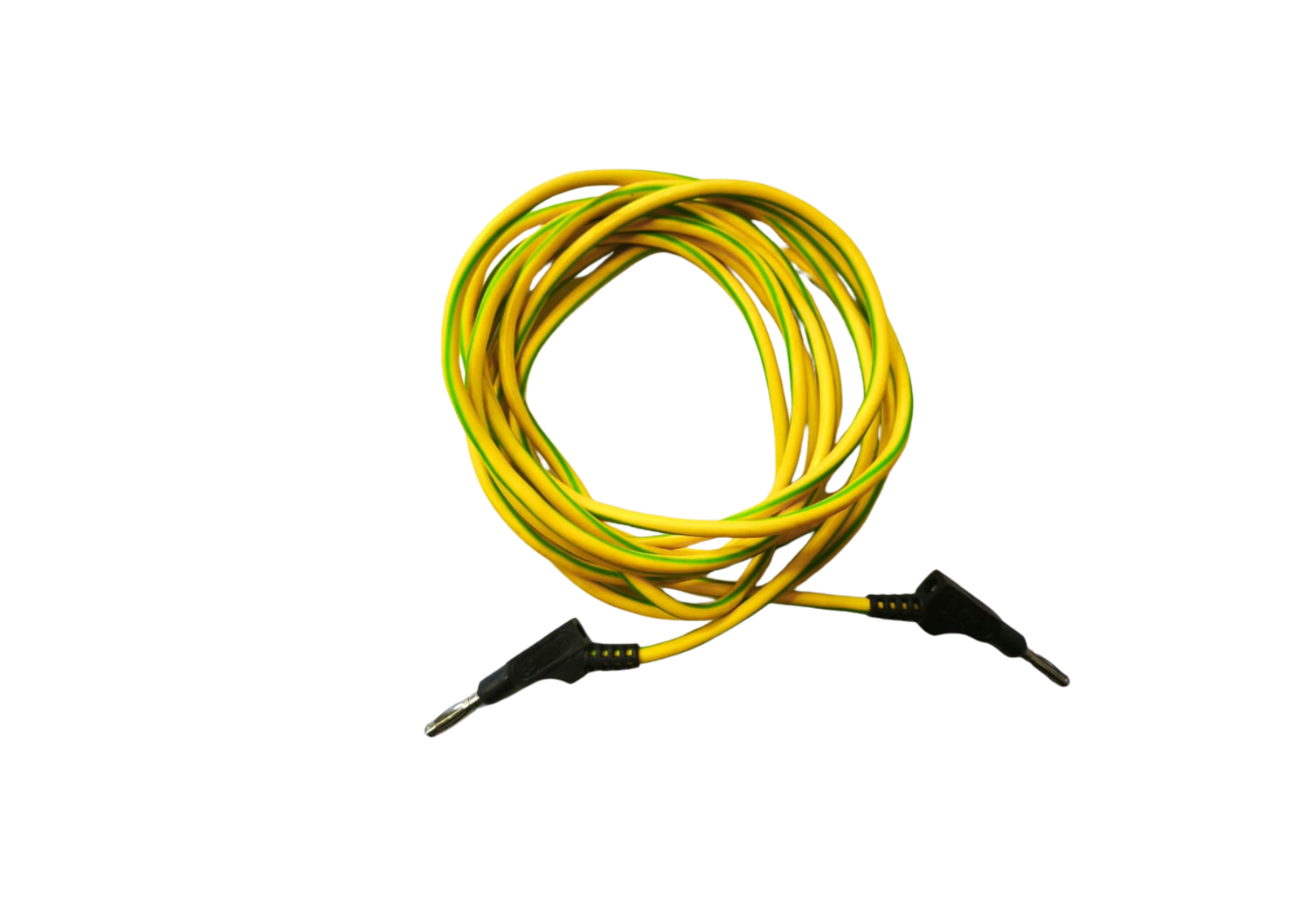

Itens Inclusos — UTS 800

Itens Padrão e Opcionais

Acessórios ExS Compatíveis

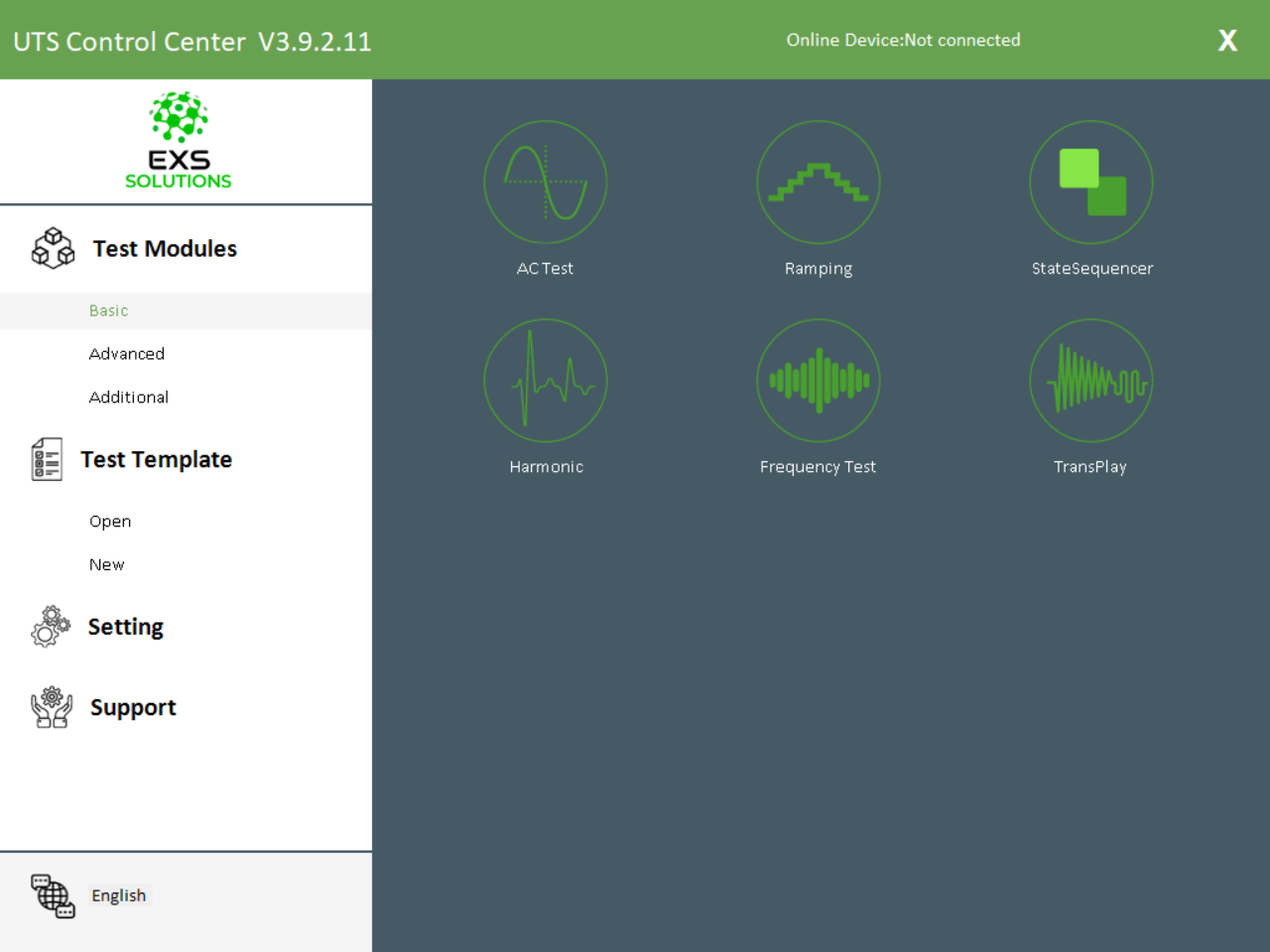

UTS Control Center
