UTS 500
De alta potência, alta precisão e multifuncional. A menor mala de teste de relé portátil da linha ExS — formato iPad, apenas 3,7 kg, saídas 4×300V e corrente máxima 3×20A e 1×60A.
A menor mala de teste de relé portátil do mercado
A UTS 500 é a menor mala de teste de relé de proteção portátil da linha ExS — com tela touchscreen LCD de 7,0", design no formato de um iPad e bateria de lítio integrada para operação sem rede elétrica. Pesa apenas 3,7 kg, oferece saídas de 4×300V e 3×20A em saída contínua, corrente máxima de 1×60A e potência de saída de 130 VA.
Aplicação
A UTS 500 é indicada para comissionamento e manutenção de relés de proteção em usinas fotovoltaicas, indústrias, subestações e plataformas de petróleo e gás.
Subestações
Plataformas de petróleo e gás
Usinas fotovoltaicas
Indústrias
Funções de proteção cobertas
Hardware
Saídas de tensão e corrente totalmente independentes para ensaios trifásicos completos.
Até 8 horas de autonomia em campo, sem necessidade de tomada elétrica.
Simula a tensão de bateria de subestação para testes de relés com alimentação CC.
Tela de toque capacitiva LED com contraste não refletivo para uso externo.
4 pares de entradas digitais (contato seco ou molhado) e 4 pares de saídas digitais.
Proteção contra curto-circuito, circuito aberto e sobrecarga nas saídas analógicas.
Sincronismo de tempo via IRIG-B para ensaios que exigem referência temporal precisa.
Módulo de temporização GPS/BDS integrado com precisão de 5 µs.
Saída dedicada para calibração de medidores de energia (licença opcional).
Saídas de baixo nível de tensão para testes em relés via BOX LLV (licença opcional).
Alta precisão comprovada
Valores de variação de saída de corrente medidos na UTS 500 — demonstração da precisão real do equipamento em diferentes patamares de carga.
| Saída de Corrente CA | Mínimo | Máximo | <0,015% Rd +0,01% Rg Típ. | <0,02% Rd +0,03% Rg Guar. |
|---|---|---|---|---|
| 1A | 0,99973 (2 min) | 0,99998 (2 min) | 0,00035 | 0,0008 |
| 5A | 4,99863 (2 min) | 4,99991 (2 min) | 0,00275 | 0,007 |
| 10A | 9,99867 (2 min) | 10,0001 (2 min) | 0,0035 | 0,008 |
| 19,5A | 19,4973 (25s) | 19,5045 (25s) | 0,0049 | 0,01 |
| 50A (3ϕ paralelo) | 49,9908 (20s) | 50,0018 (20s) | 0,0095 | 0,016 |
Vantagens do serviço "Plug and Play"
- Estrutura simples, fácil manutenção.
- Manutenção por substituição de módulo sem necessidade de recalibração.

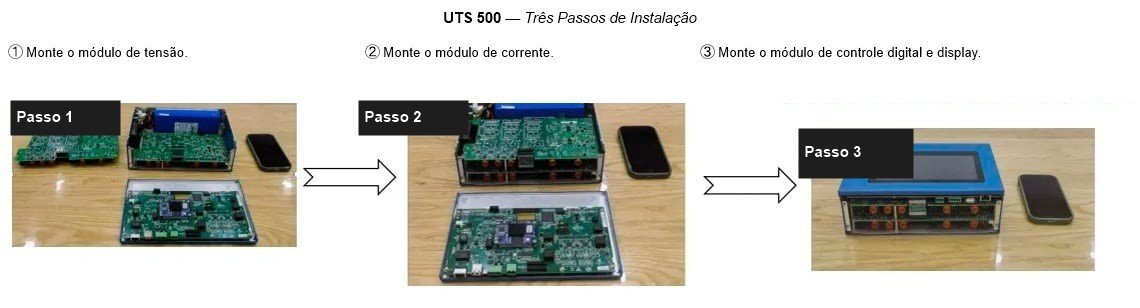

3 passos para instalação
Substituição de módulo sem ferramentas especiais e sem necessidade de recalibração após a troca.
A mala de teste mais vendida da ExS.
Solicite demonstração ou orçamento.
